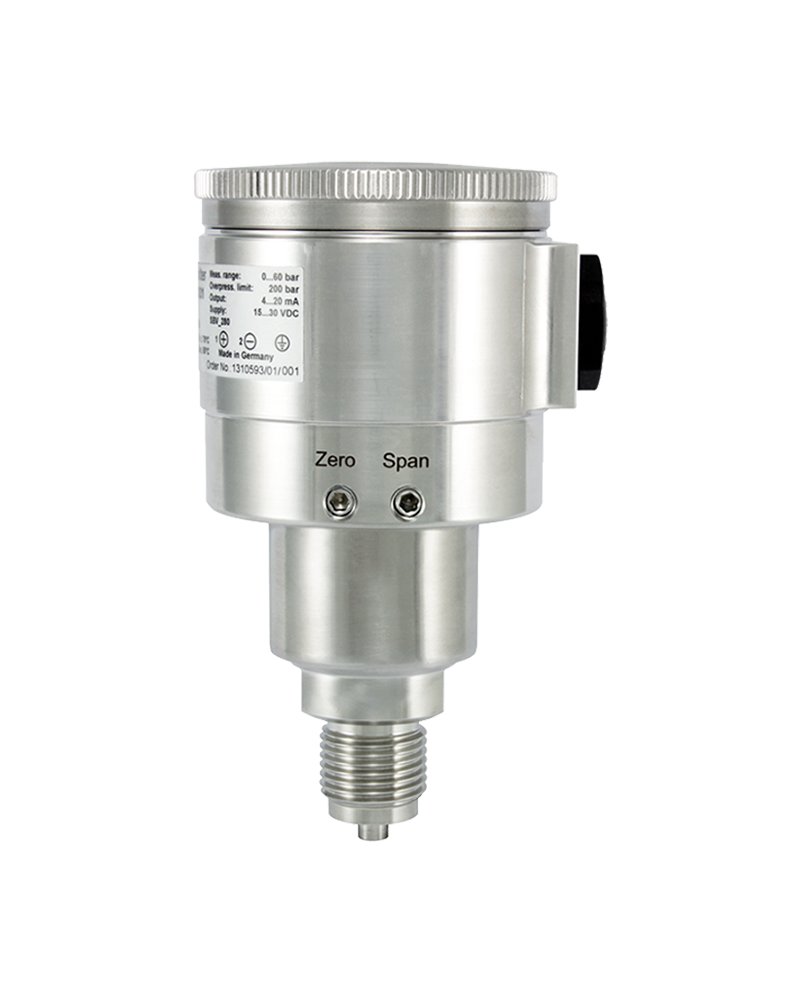

LABOM压力变送器CB2030

LABOM压力变送器CB2030

测量范围 0…25 bar 至 0…600 bar rel。

薄膜传感器元件

零点和量程可通过电位器进行外部调整

不锈钢外壳

防护等级 IP 66，符合 DIN EN 60529

更多功能

选项

防爆

昆士兰矿业批准，ANZEx

材质：不锈钢 W.-Nr. 1.4301 (304)

防护等级：IP 66，符合 DIN EN 60529

电子单元：完全封装

电子连接： - 外部可访问的调整电位器

- 带有 O 形环螺纹保护的连接室的可旋入式外壳盖

- 连接端子 4 mm2

- M20 x 1,5 内螺纹

- 电缆密封套 M20 x 1,5 用于电缆 Ø 7-13 mm，材料：聚酰胺

- 电缆密封套 M20 x 1,5 用于电缆 Ø 8-13 mm，材料：不锈钢

过程连接

设计：G1/2 B

材料接液部件

插座：不锈钢垫。-没有。 1.4404 (316L)

隔膜：不锈钢垫。-没有。 1.4542 (630)

测量系统

传感器：测量电桥嵌入不锈钢膜片上的薄膜中。

准确性

线性/滞后：≤ 0.3 % f.s. （极限点设置）

可调范围：零点和测量跨度约。 ± 10 %

温度影响：对零点和测量范围：≤ 0.3 %/10K

过载限制：用于短时过载。查看订单详情。

过载影响 ≤ 0.1 % f.s.

输出

信号：4...20 mA，2 线技术，标准。

更多可能性请参见订单详情。

测试输出：通过集成 LOC 二极管进行不间断输出电流测量。

响应时间：≤ 20 ms

电流限制：≤ 30 mA

负担，RB： 当前输出标准：

RB ≤ (UV-14V)/20mA [KOhm]

 防爆：

RB ≤ (UV-15V)/20mA [KOhm]

UV = 电源电压

 电压输出：

在有电流输出的设备的情况下可以获得20mA的电流。

负载影响：对于 500 欧姆负载变化：≤ 0.1 % v.E.

电源电压

标准版本：标称电压：24 V DC

 功能范围：

2 线技术：14…30 V DC

3 线技术：16…30 V DC

 大限度。许可。工作电压：30 V DC

防爆设计：许可。电压范围：

2 线技术：15…30 V DC

3 线技术：16…30 V DC

 影响：≤ 0,2 % f.s. / 10V

温度范围

储存温度：-25…80° C

额定温度：-10…70° C

极限温度：-25…70° C

测试和

查看文档

类型系列

CD2030硬盘、CD2031硬盘
