LABOM压力变送器CD1020/CD2020

LABOM压力变送器CD1020/CD2020

特征

测量范围 0...2,5 bar 至 0...25 bar，相对和压力

压阻式传感器元件

测量系统过载保护高达 250 bar

不锈钢外壳作为标准或现场外壳

输出信号：4...20 mA，2 线制技术

选项

高气体防爆保护，IECEx

过载保护高达 400 bar

输出信号：0...20 mA / 0...10 VDC / 2...10 VDC / 0...5 VDC

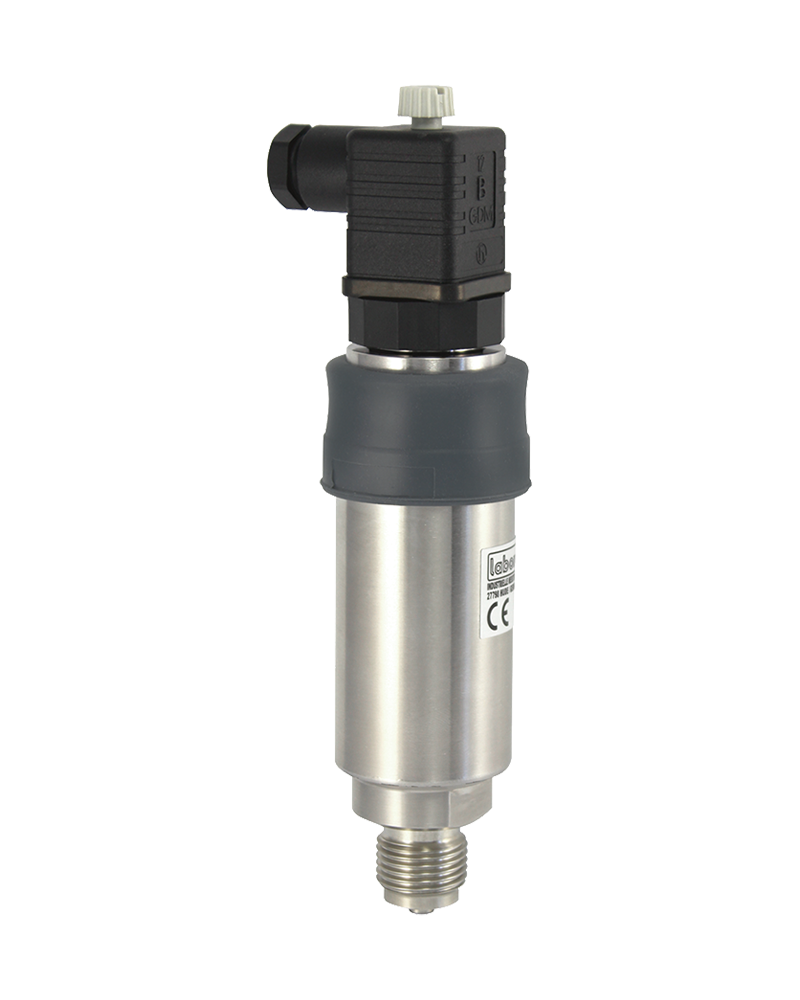

带直角插头的标准外壳：材料：st。钢垫。-没有。 1.4301 (304)

防护等级：IP 65

 用于微调电位器的硅盖板。

直角插头符合 EN 175301-803-A（DIN 43650，A 型）

带电缆密封套 M16x1.5 mm，

电缆直径 4...10 毫米。

 测量范围≤ 10 bar 的内室曝气。

现场外壳，坚固的设计：材料：st。钢垫。-没有。 1.4301 (304)

防护等级：

 标准：

IP 67，通过连接电缆进行内腔通风，过压测量范围 ≤ 10 bar。

 选项：

IP 65，通过集成的烧结过滤器进行内室曝气，适用于 ≤ 10 bar 的过压测量范围，如果无法通过电缆进行曝气。

 带有 O 形密封圈的可拧紧盖环，用于可从外部接触的微调电位器。

 用于连接室的可旋入式外壳盖。

连接端子 4 mm²。

 电缆密封套 M16x1.5 用于电缆直径 4.5...10 mm，聚酰胺材料。

过程连接：G1/2 B，EN 837-1

测量系统：压阻式测量电桥，由集成不锈钢膜片保护。

填充材料：硅油

材料：隔膜：st。钢垫。-没有。 1.4404 (316L)

插座：圣。钢垫。-没有。 1.4404 (316L)

重量：标准外壳：约。 400 克

现场住房约。 800 克

储存温度范围：-25...+80 °C

过程温度范围：-10...+50 °C

Erweiterter Temperaturbereich auf Anfrage

补偿温度范围：-10...+50 °C

温度影响：对零点和测量值。跨度：≤ 0.3 %/10K

辅助电源：标准版：

- 额定电压 24 V DC

- 功能范围

2 线技术 14...30 V DC

3 线技术 16...30 V DC

- 大允许工作电压 30 V DC

 防爆设计：

许可。 2 线制电路的电压范围 15...30 V DC

 防爆设计：

许可。 3 线制电路的电压范围 16...30 V DC

标准测量范围：见订单详情

过载影响：≤ 0.1 % f.s.

输出信号：4...20 mA，2 线技术，标准。

更多可能性请参阅订单详情

测试输出（限现场外壳）：通过集成 LOC 二极管进行不间断输出电流测量

输出信号中的电流限制：大输出电流约30毫安

线性误差包括滞后：≤ 0.3 % f.s. （极限点校准）

可调范围：零点和测量跨度约。 ± 10 %

响应时间：≤ 20 ms

电气数据：本质安全电路中大值的总和

Ui = 30 伏

Ii = 100 毫安

圆周率 = 0,7 瓦

 更多信息请参见数据表。

负担： 2 线制电路：

标准版本：Ra = UB - 14 V / 20 mA (KOhm)

 防爆：Ra = UB - 15 V / 20 mA (KOhm)

 3线电路：

电流输出 Ra = UB - 9 V / 20 mA (KOhm) 的所有型号

 3线电路：

电压输出 Ia ≤ 20 mA 的所有型号

 电压输出：

在有功率输出的设备的情况下可以获得20mA的电流。

 UB = 工作电压

Ra = 大值允许负载电阻（包括铅）

负荷影响：对于 500 欧姆的变化负荷：≤ 0.1 % f.s.

注意：确保在爆炸危险区域内外的整个布线过程中都有等电位连接。

 如果设备安装在 0 区且温度等级为 T5 和 T6 并且出现故障，请关闭设备！

 根据 IEC 801 进行 EMC 测试

有关其他型号的信息，请参阅订单详情或应要求提供。

测试和

查看文档

类型系列

CD1020、CD1021、CD2020、CD2021
