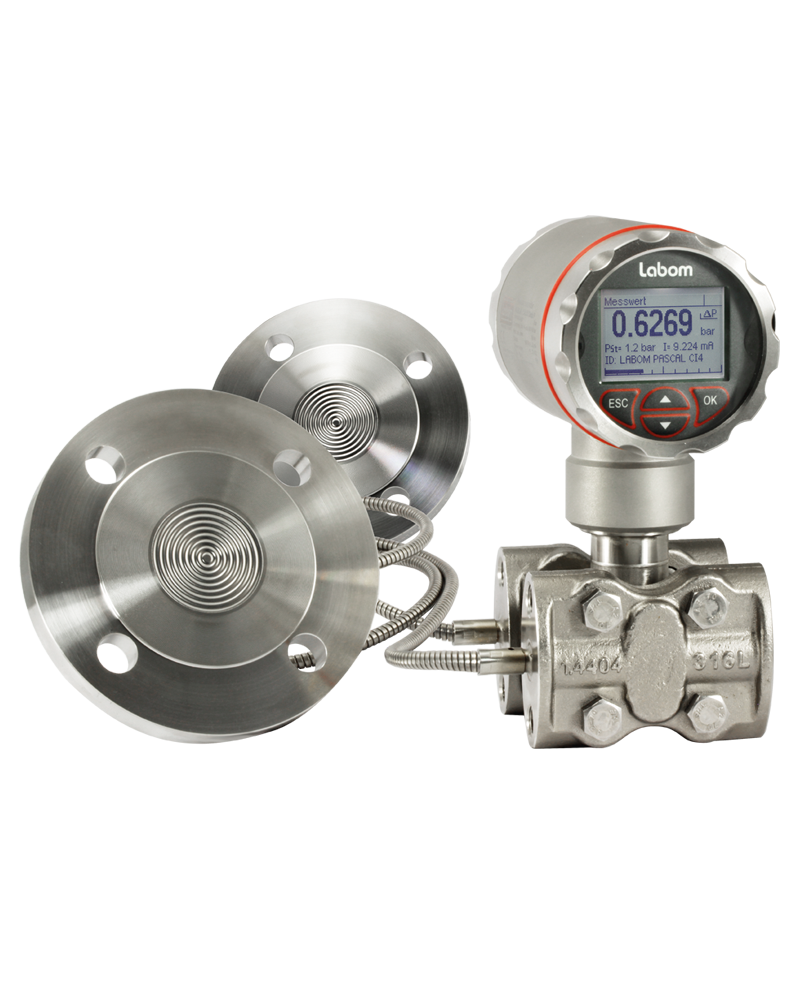

LABOM差压和液位变送器 PASCAL Ci4 Delta P Type series CI4350

LABOM差压和液位变送器 PASCAL Ci4 Delta P Type series CI4350

特征

带隔膜密封的差压变送器

压差和静压同时显示

参考精度 0.07 %

5 年内的长期稳定性 0.1 %

标称范围 100 mbar 至 16 bar

更多功能

选项

气体和粉尘的防爆保护

按 SIL2 分类（准备中）

俄罗斯联邦测量设备

符合 EN 10204 的材料

符合 EN 10204 的校准

测量范围

参见数据表。

结构设计/案例

设计：两腔式外壳，可连续旋转 ± 170°

外壳表面喷砂

材料案例： - 不锈钢 mat.。 1.4301/1.4305

(304/303)

- 不锈钢 mat.. 1.4404 (316L)

材料正面

封面： - 不锈钢 mat.。 1.4305 (303)

- 不锈钢 mat.. 1.4404 (316L)

- 聚丙烯，黑色

垫片：/丁腈橡胶

符合 EN 60529 的防护等级： - IP 65 / IP 67

- IP 69K

符合 EN 60721 3-4 的气候类别：4K4H

抗振性符合 EN 61298-3：10…60 Hz：± 0.35 mm

60…1000 赫兹：5 克

材料

窗口： - 马克龙

- 不碎玻璃（需要正面

不锈钢盖）

电子

连接： - 圆形连接器 M12

- 电缆密封套 M16x1.5，PA 黑色

- 电缆密封套 M16x1.5，不锈钢

- 电缆密封套 M20x1.5，PA 黑色

- 电缆密封套 M20x1.5，不锈钢

- 1/2" NPT, PA 黑色

 应要求提供更多连接

终端

块： - 大 1.5 mm2 的弹簧夹端子

- 大 2.5 mm2 的接线柱

- 大 2.5 mm2 的螺钉端子

重量：约2.9公斤

铭牌：激光打标

过程连接正侧

设计： - 隔膜密封直接距离

管子

- 不锈钢隔膜密封

毛细管和不锈钢保护

管子

隔膜密封的设计见订货代码。

过程连接负侧

设计过程法兰：连接尺寸符合 EN 61518

并带有安装螺纹 7/16 – 20 UNF

- 过程连接 1/4 – 18 NPT

- 过程连接 1/2 – 14 NPT 通过椭圆法兰（见附件）

 材料：不锈钢垫。-没有。 1.4404 (316L)

 通风：

- 不通风，带密封塞 1/4" NPT

- 带通风阀 1/4" NPT

 垫片：

- EPDM，符合 FDA 标准（标准）温度范围 -40...85 °C

- FKM（氟橡胶）温度范围 -20...85 °C

 隔膜材料：

不锈钢垫。-没有。 1.4404 (316L)

 进一步的连接和材料

要求。

设计隔膜密封：带不锈钢毛细管和不锈钢

钢制保护管

 隔膜密封设计见订单

代码。

材料接液部件

- 不锈钢垫。-没有。 1.4404/1.4435 (316L)

- 哈氏合金 C276

- 坦塔尔

- 聚四氟乙烯涂层，耐真空

应要求提供更多材料。

测量系统

传感器：压阻式测量元件

系统填充： - 硅油

- 应要求提供卤化碳油

压力传输流体

- 合成油，不含硅

- 高温油

- 卤化碳油

准确性

参考

条件。根据 EN

61298-1：TU = konst。 (15…25) °C

φ = konst。 (45...75) % r.F.

pU = 常数。 (860...1060) 毫巴

UB = 24 伏直流 (± 3 伏直流)

RB = 50 Ω，HART：250 Ω

接地

下范围值 = 0 bar

校准

位置：相同高度的隔膜密封

参考精度：见数据表

长期漂移：5年内参考标称范围≤0.1%

环境温度的温度影响：见数据表

温度影响输出 (-40...80 °C)：≤ ±(0.04 % / 10 K)

温度影响隔膜密封：取决于设计和要求的轮廓。

我们根据要求提供详细的错误分析。

指示

显示： - 带背光的高分辨率图形显示

- 4 键操作

- 可自由配置的显示模式

- 可连续旋转 ± 170（每 90° 定位一次）

- 可选：远程显示和控制单元，可在距离测量点 10 m 处使用

配置存储器： - 所有参数设置数据都可以从设备复制到显示模块的配置存储器中。即使在断电的情况下，数据也会永久存储在那里。

- 参数可以简单快速地传输到其他设备。

输出

信号：2 线技术：4…20 mA

下限：3,8…4 mA

上限：20…21 mA

下限报警电流：< 3,6 mA

上限报警电流：> 21 mA

电流限制：22 mA

操作可用性：< 12 秒

电流输出的响应时间 t90：通常为 200 ms

数字通信：HART® 协议，版本 7

 通讯方式：

- 西门子 PDM

- Pactware 或兼容系统 (FDT/DTM)

- 375 / 475 现场通讯器

功能： - 线性

- 逆反应

- 按平方根

- 多 64 个支撑点的表格功能

量程比：大。 100:1

阻尼：0…999.9 s 可选，步长为 0.1 s

测量频率：50Hz

分辨率：0.5 µA

电流检测功能：3.55…21.5 mA 可选择 0.001 mA 步长

负载 R：R ≤ (UV-12V DC)/0.022 A [Ω]，

U = 电源电压

用于 HART 通信 R ≥ 230 Ω

电源电压

功能范围：12…30 V DC，反极性保护

纹波：< 5 %

温度范围

环境温度：-40…80 °C

（在低于 - 30 °C 的温度下，显示器的可见度会受到限制）

测量池：-40...85 °C

介质：-90…400 °C

必须遵守压力传输流体的温度范围。

储存：-40…80 °C
