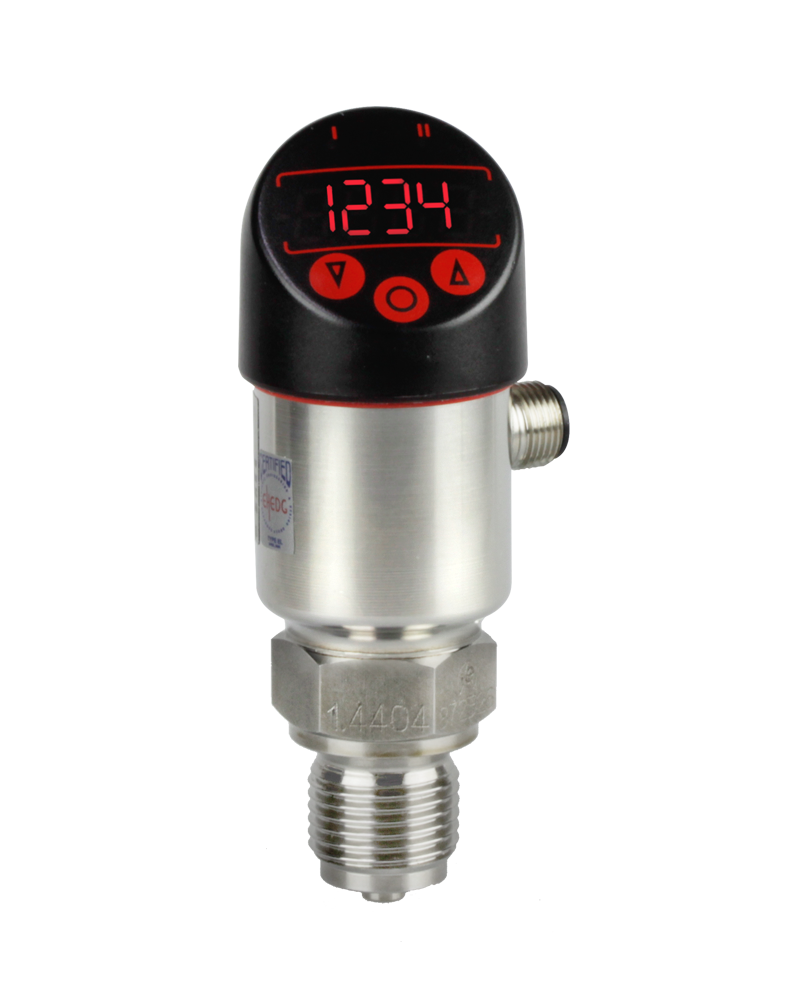

LABOM压力变送器/开关PASCAL CS2100

LABOM压力变送器/开关PASCAL CS2100

特征

多功能压力变送器/压力开关

防护等级 IP 65

4位LED显示，可180°镜像

指示模块可旋转 300°

测量范围：0…100 mbar 到 0…400 bar rel.，0…1 bar 到 0…6 bar abs.

更多功能

选项

俄罗斯联邦测量设备

符合 EN 10204-3.1 的材料

符合 EN 10204-3.1 的校准

2个浮动触点

具有高开关电流 (1A) 的开关触点

设计：坚固的外壳设计

 完全封装的电子单元

材料：不锈钢垫。-没有。 1.4301 (304)

指示模块：macrolon

防护等级： - 根据 EN 60529 的 IP 65

- 根据 EN 60529 的可选 IP 67

压力补偿：通过烧结过滤器充气

电气连接： - 圆形连接器 M12，4 针

- 圆形连接器 M12，8 针（对于带有开关触点的设备是必需的）

 包括密封圈确保外壳完全密封

气候类别：DIN EN 60721 3-4, 4K4H

过程连接

设计：查看订单详情

材料接液部件

传感器：压阻薄膜

传感器膜片：1.4404/1.4435 (316L) 1.4542 (630)

插座：1.4404/1.4435 (316L) 1.4301/1.4404 (304/316L)

测量系统

传感器：压阻薄膜

传感器填充：合成油， FD1，FDA 未列出

测量范围/过载限制

测量范围/过载限制：见订单详情

真空密封性：在相对测量范围内进行长期真空测量会改变设备特性。

（压阻式测量系统）

零设置

零点：简单的零设置大值。 ± 20%。

准确性

极限点设置：根据 DIN 16086

准确度 (Lin./Hyst./Repr.)：0.2 % v. of mr (mr ≥ 250 mbar)

0.5 毫巴 (mr < 250 毫巴)

长期漂移：≤ 0.1 % / 年，符合 EN 61298-1

温度影响： 范围：0…50 °C：

≤ 0.25 % mr (mr ≥ 400 mbar)

≤ 0.4 % mr (mr < 400 mbar)

≤ 0.5 % mr (mr < 160 mbar)

 范围：-20…0 和 50…85 °C：

≤ 0.4 % mr (mr ≥ 400 mbar)

≤ 0.6 % mr (mr < 400 mbar)

≤ 0.8 % mr (mr < 160 mbar)

 (mr = 测量范围)

指示

类型：4位，7段红色LED

数字高：8.5 毫米

分辨率：-9999…9999 位

准确度：± 0,2 % ± 1 位

温度影响：± 0,1 %/10K

对齐方式：可旋转300°，

倒置安装时可进行 180° 镜像

指示：按下按钮时操作员的视觉确认

小数点：根据测量范围/单位自动设置，大值3位小数

或手动设置 0...3 位小数

测量单位：bar、mbar、PSI、kPa、MPa、%、mA

指示自动从测量值更改为测量单位或每次按键指示单位或值。

输出

信号：4…20 mA，2 线技术

采样率：10次测量/秒

电流范围：3.8…20.8 mA

分辨率：2 μA

电流限制：≤ 22 mA

报警状态：< 3.6 mA

负载，RB：RB ≤ (UV-14V)/0.022A [欧姆]

（UV = 电源电压）

开关量输出（选项）

类型：2 个带公共接地（低压侧 NPN）或公共电源（高压侧 PNP）的浮动触点

开关容量：200 mA，防短路

可选 1 A

开关状态：断路器或制造商，可编程，设备断路：触点断开

切换功能：窗口/滞后，可编程

设置范围：在范围限制内

滞后：在范围限制内

切换延迟：0,0…999.9s

重复精度：满量程值的 0.2%

温度影响：± 0.1 % / 10K

电隔离：在变送器和输出之间

切换周期：> 1000 万次

电压降：< 1 V（< 1.5 V，如果电流 > 100 mA）

输出状态指示灯：每个开关输出红色LED

参数化：3 键参数化

电源电压

功能范围：14…30 V DC

温度范围

环境温度：-20…85 °C

介质：-20…100 °C

储存：-40…85 °C

测试和

查看文档

安装信息

安装位置：随意

校准位置：垂直

参数化

参数设置参见操作说明 BA_060。

类型系列

CS2100
