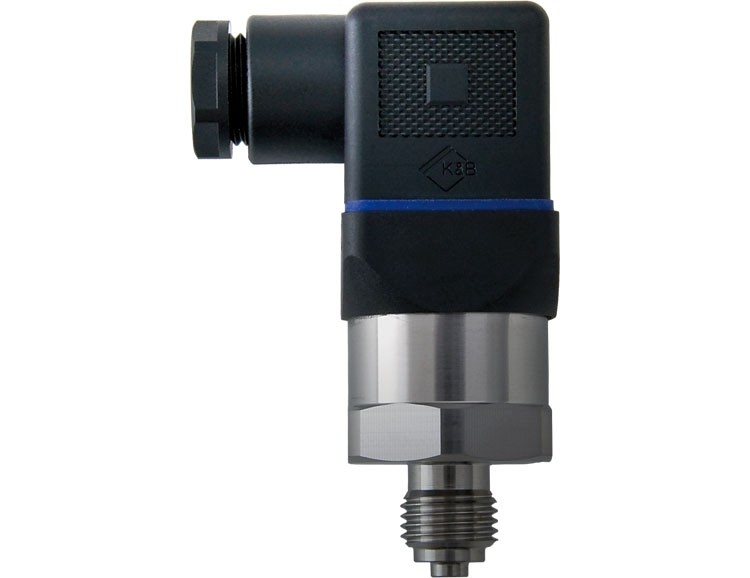

FUEHLERSYSTEME压力传感器ADF/A

FUEHLERSYSTEME压力传感器ADF/A

0...16 bar abs

0-10 V, 4-20 mA

thread G1/4 inch

ADF/A 压力传感器记录压力并将该测量值转换为线性输出信号 0-10 V 和 4-20 mA。

典型应用是机械和设备设计、自动化技术以及制冷和空调技术。 该压力传感器现已成为高精度、持久稳定性和可重复性的保证。 根据测量范围使用适当的传感器技术 - 压阻或金属薄膜。 EMC 特性根据 EN 61326 进行测试，即使在恶劣的环境条件下也能保证信号的安全记录。

测量范围压力 0...1 bar abs 至 0...16 bar abs

精度 ±1.0% of range (0.5% BFSL), 选项：±0.5% of range (0.25% BFSL)

响应时间 (t90) < 4 ms

长期漂移 ±0,1% FS

耐久性 1 亿次负载变化

传感器中面不锈钢膜

模拟电源电压 0-10 V 14...30 V DC

模拟电源电压 4-20 mA 8...30 V DC

电流消耗在 0-10 V 典型值。 8 毫安

最大 4-20 mA 时的电流消耗25毫安

模拟输出 0-10 V 3 线制连接（负载电阻 > 10 kOhm）

模拟输出 4-20 mA 2 线制连接（变送器），最大值RLoad(Ohm) = (+Ub - 8 V) / 0,02 A

电气连接角连接器 DIN EN 175301-803 A

隔离电压 DC 500 V

冲击载荷 500 g，符合 IEC 60068-2-27

防振 10 g（根据 IEC 60068-2-6 进行测试，在谐振下），20 g 根据要求

测量范围/超量程限制/爆破压力 0...1/2/5 bar, 0...1,6/3,2/10 bar, 0...2,5/5/10 bar, 0.. .4/8/17 巴、0...6/12/34 巴、0...10/20/34 巴、0...16/32/100 巴

材质不锈钢

重量 80 克

防护等级 IP65

防护等级 III

工作温度 -30...+100°C

环境温度 -30...+100°C

储存温度 -20...+70°C

安装旋入式螺纹 G1/4 英寸（根据要求提供更多信息）

认证 CE、UL、EAC、GL、RoHS

型号：

ADF/A-I05 0...1 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I10 0...1,6 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I15 0...2,5 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I20 0...4 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I25 0...6 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I30 0...10 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-I35 0...16 bar abs ±0,5% BFSL G1/4 inch 4-20 mA

ADF/A-U05 0...1 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U10 0...1,6 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U15 0...2,5 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U20 0...4 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U25 0...6 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U30 0...10 bar abs ±0,5% BFSL G1/4 inch 0-10 V

ADF/A-U35 0...16 bar abs ±0,5% BFSL G1/4 inch 0-10 V
