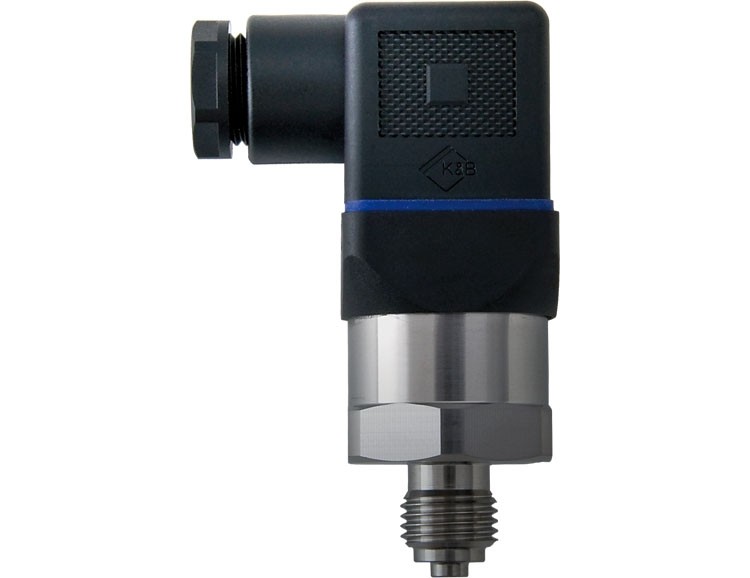

FUEHLERSYSTEME DT/D压力传感器

FUEHLERSYSTEME DT/D压力传感器

DT/D 压力传感器测量气态和液态介质中的表压，并将其转换为 0-10 V 或 4-20 mA 的线性输出信号。 校准是通过电子方式进行的，因此压力变送器的总误差很小，并且长期稳定。 不锈钢膜完全真空密封，极耐爆，可用于液压、气动、环境技术、工艺技术、半导体技术和汽车工程中的所有标准介质。

0...1000 bar

stainless steel membrane

0-10 V, 4-20 mA

thread G1/4 inch, G1/2 inch

测量范围压力从 0...0,6 到 0...1000 bar

精度 ±1.0% of range (0.5% BFSL), 选项：±0.5% of range (0.25% BFSL)

响应时间 (t90) < 4 ms

长期漂移 ±0,1% FS

耐久性 1 亿次负载变化

传感器中面不锈钢膜

模拟电源电压 0-10 V 14...30 V DC

模拟电源电压 4-20 mA 8...30 V DC

电流消耗在 0-10 V 典型值。 8 毫安

最大 4-20 mA 时的电流消耗25毫安

模拟输出 0-10 V 3 线制连接（负载电阻 > 10 kOhm）

模拟输出 4-20 mA 2 线制连接（变送器），最大值RLoad(Ohm) = (+Ub - 8 V) / 0,02 A

电气连接角连接器 DIN EN 175301-803 A

隔离电压 DC 500 V

过载压力限制2

根据 IEC 68-2-32 / 1 m 在钢板上自由落体的冲击载荷测试 / 1000 g

防振 10 g（根据 IEC 60068-2-6 进行测试，在谐振下），20 g 根据要求

材料与介质接触的部件：不锈钢316L（= 10 bar）；不与介质接触的部分：不锈钢316L、HNBR、PA；密封：丁腈橡胶

重量 80 克

防护等级 IP65

防护等级 III

工作温度 -30...+100°C

环境温度 -30...+100°C

储存温度 -20...+70°C

安装旋入式螺纹 G1/4 英寸（根据要求提供更多信息）

认证 CE、UL、EAC、GL、RoHS

型号：

DT/D-IA 0...0,6 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IB 0...1 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IC 0...1,6 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-ID 0...2,5 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IF 0...6 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IG 0...10 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IH 0...16 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-II 0...25 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IJ 0...60 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IK 0...100 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IK1 0...160 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IL 0...250 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IM 0...600 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-IN 0...1000 bar ±0,5% BFSL G1/4 inch 4-20 mA

DT/D-UA 0...0,6 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UB 0...1 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UC 0...1,6 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UD 0...2,5 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UF 0...6 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UG 0...10 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UH 0...16 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UI 0...25 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UJ 0...60 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UK 0...100 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UK1 0...160 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UL 0...250 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UM 0...600 bar ±0,5% BFSL G1/4 inch 0-10 V

DT/D-UN 0...1000 bar ±0,5% BFSL G1/4 inch 0-10 V
