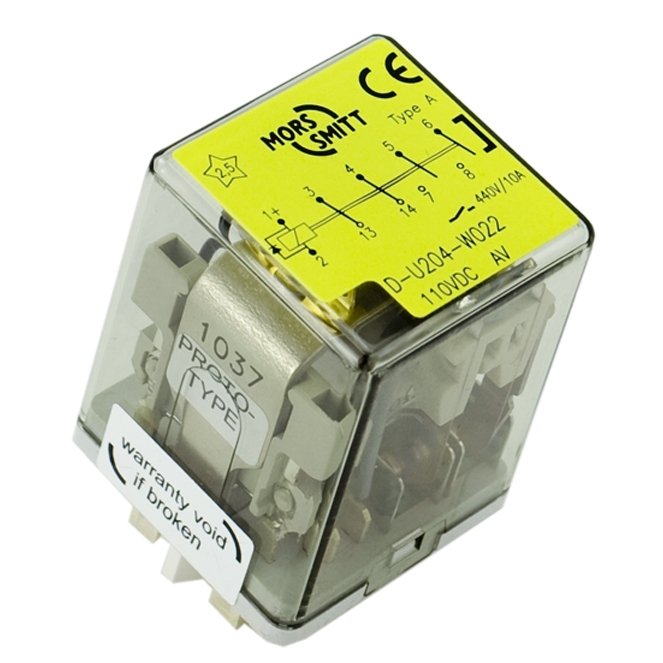

MORS SMITT D-U200-W安全继电器

MORS SMITT D-U200-W安全继电器

应用

坚固的插入式继电器，适用于恶劣环境中极其可靠的安全关键、长寿命应用。在切换高直流电压/感性负载和低电流时经过验证的可靠操作。紧凑的设计、多种选项的选择和泛用的插座使 D-U200 继电器成为一种简单灵活的使用解决方案。

Mors Smitt 为车载和轨道旁应用提供各种高度可靠的继电器。

我们所有的继电器都是由铁路工程师设计的，其使用寿命超过了火车的使用寿命。

迄今为止，全世界安装了超过 600 万个继电器。

描述

该继电器系列专为要求严苛的列车应用而设计，例如门控和配备焊接无转移触点的标准。继电器的结构和材料的选择使 D-U200 继电器适用于承受腐蚀性气氛、低温和高温、冲击和振动以及干燥到非常潮湿的环境。无需外部固定夹，因为集成的“弹簧锁”将在所有情况和安装方向下将继电器固定在插座中。

所有继电器均标配有磁灭弧装置（用于高分断能力和长触点寿命）和反电动势抑制二极管。

特征

紧凑的插件设计

瞬时，4 个常开/常闭触点

标准反电动势二极管

磁弧灭弧

扁平方形镀银继电器引脚，用于出色的插座连接

宽范围插座

一体式弹簧锁

透明盖

高直流分断能力

多种选择的灵活性

正向机械键控继电器到插座

焊接无转移 (WNT) 触点

好处

证明可靠

长期可用性

易于维护

适用于安全关键应用

低生命周期成本

无需维护

铁路合规

设计依据：

EN 50155 用于铁路应用的机车车辆电子设备

IEC 60571 用于铁路车辆的电子设备

铁路应用中机车车辆的 IEC 60077 电气设备

IEC 60947 低压开关装置和控制装置

IEC 61373 机车车辆设备 - 冲击和振动测试

EN 50121 铁路应用的电磁兼容性

NF F16-101/102, TS 45545-2 防火性能 - 铁路机车车辆

IEC 60529 欧洲标准描述了防护等级（IP 代码）

IEC 60068-2

EN 50205 带强制引导（机械连接）触点的继电器

NFF 62002 开关触点继电器和固定连接器

认证


可用版本

类型 标称电压 (VDC)

D-U201-W 24

D-U202-W 48

D-U203-W 72

D-U204-W 110

D-U205-W 96

D-U206-W 12

D-U207-W 36

D-U210-W 120

D-U213-W 125

D-U215-W 220

D-U220-W 250

可根据要求提供其他电压
