每日一产品 ｜ HD304MSO 高分辨率示波器

🔬 把"看不见的微小信号"，变成肉眼可辨的波形细节。

    在电源纹波越来越小、信号幅度越来越低、数字速率越来越快的今天，传统 8~12 位示波器开始"力不从心"——不是信号没捕获到，而是被本底噪声淹没了。

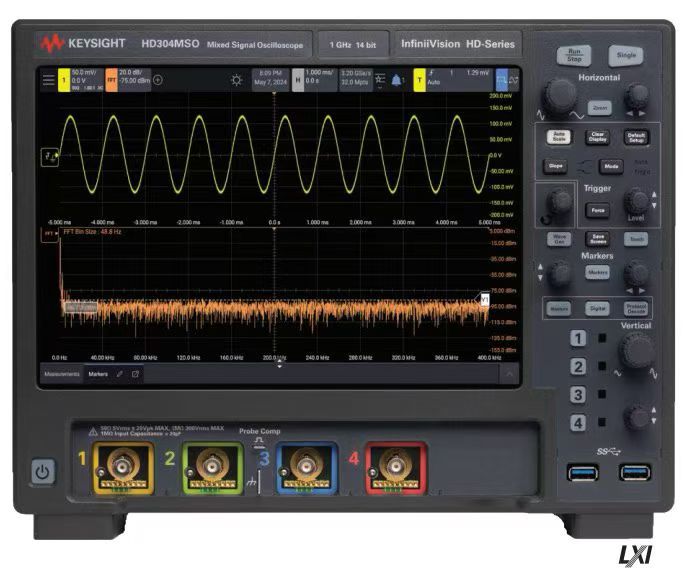

    是德科技（Keysight）InfiniiVision HD3 系列的 HD304MSO，用一颗定制 14bit ADC 把这扇窗重新打开。

一、一句话定位

    4 模拟 + 16 数字通道的高分辨率混合信号示波器，200 MHz 起跳、可软件升级至 1 GHz，把"高精度、低噪声、深存储、智能调试"压缩进一台 5.25 kg 的便携机身。

二、四大硬核亮点

🎯 14bit 高分辨率，垂直精度翻 4 倍

    相比 12bit 示波器，14bit ADC 把信号量化成 16,384 个等级（高分辨率模式下可达 16bit），电源轨上几 mV 的纹波、传感器里 µV 级的微弱波动，不再被"粗粒度"抹平。

🔇 本底噪声低至 50 µVrms

    采用 UXR 系列同源低噪声前端技术，本底噪声约为传统通用示波器的一半甚至更低。测小信号时，仪器自己"不说话"，你才能听见信号的真实声音。

⚡ 130 万次/秒波形捕获率

    基于全新定制 MegaZoom 5 ASIC，即便开启测量、解码、模板测试，捕获率也不打折。偶发毛刺、瞬态异常、通信错帧——"一闪而过"的问题，有机会被它逮个正着。

🧠 Fault Hunter 自动故障猎人

    设定判据，让示波器自己"盯屏"：可连续运行数分钟到两天，自动识别、标记、保存异常波形，周五下班挂上，周一回来直接看报告。

三、七合一集成，一台顶半个工作台

省下的不只是台面空间，还有校准、联调、切换仪器的时间成本。

四、关键规格速览

• 带宽：200 MHz 起，软件可升 350M / 500M / 1 GHz

• 通道：4 模拟 + 16 数字（MSO 选配）

• 采样率：每通道 3.2 GSa/s

• 存储深度：20 Mpts/通道（标配），最高 100 Mpts

• 屏幕：10.1 英寸电容触控

• 接口：USB、LAN、AUX

• 尺寸/重量：335 × 262 × 168 mm，约 5.25 kg

• 质保：3 年原厂保修

五、它适合谁？

• 电源完整性工程师：DC-DC 纹波、PDN 阻抗、电源时序、PSRR 一站测

• 消费电子研发：低功耗 IoT、快充、屏幕 MIPI 信号小幅波动无处遁形

• 医疗设备开发：生物电信号、传感器前端，µV 级也要看得清

• 通用电路调试：从学生实验台到产线维修站，一台够用很久

六、为什么选它而不是"再加一台高精度示波器"

    普通方案是：示波器 + 逻辑仪 + 信号源 + 频谱仪 + 协议分析仪……

    HD304MSO 的思路是——把这些能力原生融进同一块 MegaZoom 5 芯片，触发、解码、捕获、分析全部硬件加速，不抢 CPU，不降速，不用来回导数据。

💡 后期带宽、存储、协议解码都能靠软件授权升级，机器不用换，能力跟着项目长。

📌 今日小结

    HD304MSO 不是"参数更漂亮的通用示波器"，而是把高分辨率测量做成默认能力的下一代工作台核心：

看得更细 · 抓得更准 · 调得更省心

    如果你正在做电源、传感器、低功耗或混合信号项目，它会是一台"早买早省时间"的仪器。
