精准测量，高效研发：GL860多通道数据记录仪赋能车灯技术创新

    在汽车车灯研发过程中，工程师们常常面临一系列严苛的测试挑战：如何同时监测数十个点的温度分布，以优化散热设计？如何长时间稳定记录电压与电流波动，验证驱动电路的可靠性？如何在振动、高低温等复杂环境下，确保数据采集的准确与完整？

    GRAPHTEC图技最新推出的GL860绝缘多通道数据记录仪，正是为解决这些复杂测量难题而生的强大工具。其灵活的可扩展架构、卓越的测量性能以及丰富的实用功能，使其成为车灯研发、生产测试与质量验证环节的理想选择。

应对车灯研发的核心测量挑战

现代车灯，尤其是LED与智能前照灯系统，集成了光学、热学、电子与控制系统。研发过程需验证：

• 热管理效能：监测LED芯片、驱动器、透镜等多点温度，防止过热衰减，确保长寿命。




• 电气性能：精确测量工作电压、电流（包括4-20mA信号），验证电路稳定性和功耗。




• 环境适应性：在温湿度循环试验中，同步记录环境与灯体内部参数。




• 耐久性测试：进行长达数天甚至数周的不间断监测，积累可靠性数据。




• 多参量同步：需要将温度、电压、甚至数字触发信号（如PWM调光）进行关联分析。




GL860：为高效严谨的研发而生

1. 灵活扩展，最多可达200通道

GL860系统可从基础的20或30通道，通过扩展端子台轻松扩展至最多200个模拟输入通道。这意味着，在整车灯或多灯同步测试中，您可以一次性布设大量测温点（如使用K型热电偶或三线制Pt100 RTD），同时监测各路供电电压，无需频繁更换设备或中断测试，极大提升了数据采集效率和系统集成度。

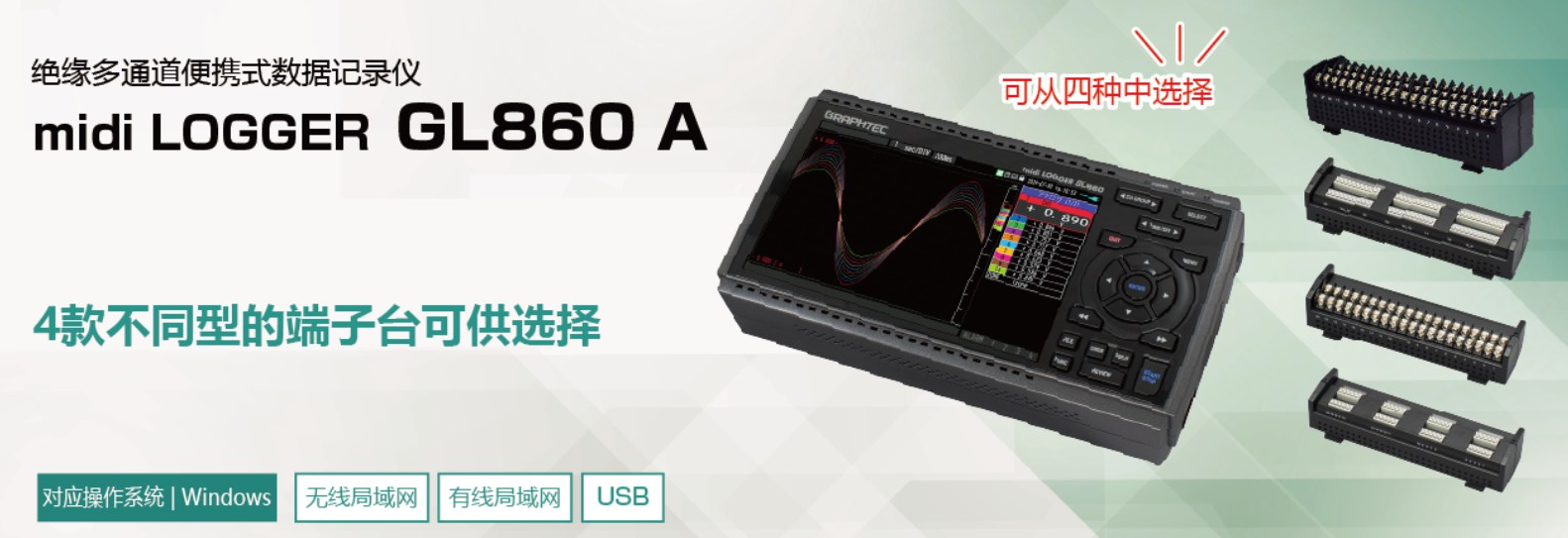

端子台选择丰富：

• B-565（20通道高耐压高精度型）：通道间耐压高达600Vp-p，输入对地耐压2300V AC，特别适合存在较高共模电压或需要强化隔离的电气测试场景。




• B-563SL-30（30通道快插式）：通道数多，接线快速，适合需要高密度布点的温湿度测试。




• 另有标准螺钉端子台与20通道快插式可选，满足不同接线习惯与应用需求。




2. 精准、快速且可靠的测量性能

• 万能输入，一机多用：每个通道均可独立设置为测量电压（20mV-100V）、多种热电偶/热电阻温度、湿度（需选配B-530传感器）或经过分流电阻的电流。车灯测试中涉及的各种信号，均可由同一台设备搞定。




• 更快的采样速度：在优化通道数量配置下，最快采样间隔可达5ms，能够捕捉车灯启动、调光或故障瞬态的快速信号变化。




• 卓越的精度与隔离：所有通道均为隔离设计，有效抑制接地环路干扰。高精度型号电压测量精度可达±(0.05% of F.S. + 10μV)，为精细的电气分析提供可信数据。




3. 确保数据无遗漏的智能存储方案

车灯的耐久性、热循环等测试往往持续数日甚至更久，GL860提供多种可靠的数据存储策略：

• 大容量存储：内置8GB闪存，并支持SD卡扩展。




• 循环记录功能：当记录数据点达到设定上限时，自动覆盖最旧数据，始终保留最新的测试数据，适用于长期监测关键趋势。




• 存储器中继与备份功能：可实现无间断连续记录至多个文件，并可设定1-24小时间隔，自动将数据备份至SD卡或FTP服务器，实现数据双重保障，更换SD卡时也无需停止记录（采样间隔≥100ms时）。




• 校验和功能：为数据文件添加完整性校验，确保记录的数据在后续分析中真实、未经篡改，满足研发数据追溯的严谨要求。




4. 提升研发效率的智能功能

• 通道复制功能：一次性复制多个通道的量程、滤波、EU换算、警报等设置，在配置数十上百个相似测点时，可节省大量设置时间。




• 警报输出与历史记录：可为每个通道设定独立的警报条件，触发后通过4个警报输出端口发出信号，并能记录警报历史，便于快速定位车灯测试异常时刻。




• 通道间运算：无需后期处理，实时在设备内对多个通道的测量值进行加、减、乘、除等运算，可直接得到如温差、功率等衍生参数。




• 数字I/O功能：通过选配电缆，可连接4路数字输入（用于接收触发信号、脉冲计数等）和4路警报输出，轻松与测试台的其他设备联动。




5. 便捷的连接与系统集成

• 多种通讯方式：通过USB、有线LAN或选配的无线LAN单元（B-568） 与电脑连接。无线模式支持访问点（直连）或站点（通过路由器连接），让工程师在测试现场能灵活地监控数据。




• Modbus/TCP支持：此功能对构建自动化测试系统至关重要。上位机PLC或工控机可通过Modbus协议直接读取GL860的实时数据，或控制其开始/停止记录，轻松集成到生产线端或大型试验室测试系统中。




• 强大的上位机软件：使用免费的“GL-Connection”或“GL28-APS”软件，可轻松完成设备设置、实时监控、数据下载和深度分析，生成专业的测试报告。




在车灯研发中的典型应用场景

1. LED前照灯热仿真验证：在灯壳、散热鳍片、PCB板等关键位置布置数十个热电偶，同步监测实际工作与热循环测试中的温度场分布，与仿真结果对比，优化散热设计。




2. AFS/ADB智能车灯功能验证：监测驱动各LED矩阵的电流、电压，同时利用数字输入端口捕获控制信号，分析复杂驱动逻辑下的电气响应与稳定性。




3. 车灯环境耐久性测试：在温湿度试验箱中，长时间同步记录箱内环境温湿度与多个灯体内部关键点温度、供电电压，评估车灯在极端环境下的性能与密封性。




4. 生产线下线检测：配合PLC系统，通过Modbus通信快速读取各测试工位（如工作电流、点亮功能）的测量数据，判断产品合格与否，实现数据自动化采集。




总结

GL860绝缘多通道数据记录仪，以其高度灵活的通道配置、精准可靠的测量性能、智能化的数据管理以及强大的系统集成能力，完美契合了现代车灯研发对数据采集系统提出的高要求。它不仅能帮助研发工程师更全面、更深入地洞察产品行为，缩短开发周期，更能为产品质量与可靠性提供坚实的数据支撑。

选择GL860，让每一次测量都精准无误，让研发创新之路更加清晰高效。

如需了解更多关于GL860在多通道数据记录方面的技术细节、选型指南或获取SDK，欢迎联系我们。
