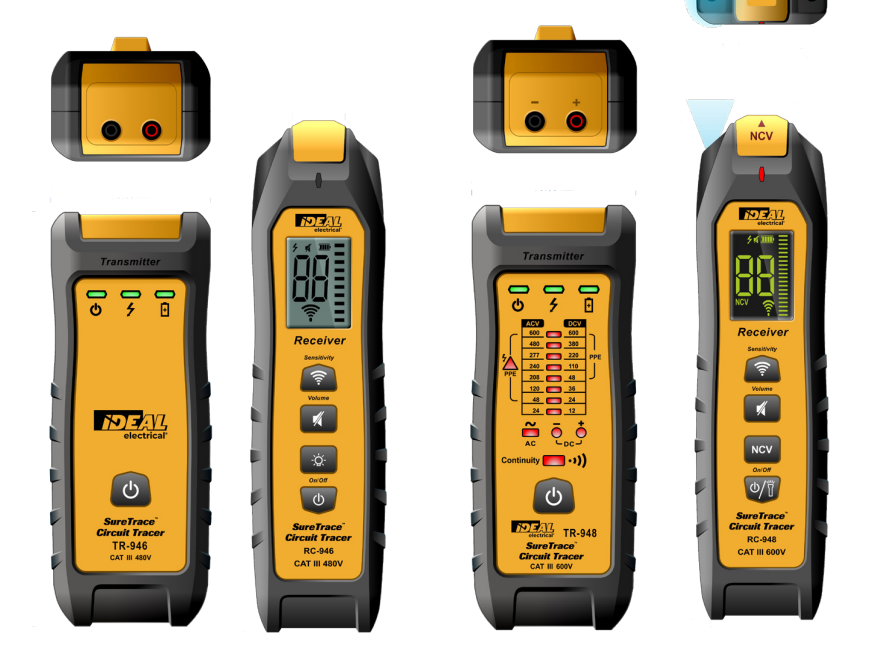

IDEAL 61-948 是美国 IDEAL INDUSTRIES 推出的 SureTrace™ PLUS 加开闭路示踪器，在 61-946 基础上升级：
电压覆盖更宽：发射机支持 0–600V AC/DC（TR-946 仅 480V），CAT III 600V 安全等级，ETL 认证
PLUS 独占功能：
✅ 专利自动通断检查（TR-948 发射机）：夹到短路导体自动蜂鸣+红灯，不用另拿万用表
✅ 带电电压/极性/闭合回路显示：屏幕直接读 AC/DC 电压值
✅ TightSight® 底部副屏：仰视也能看数
✅ NCV 非接触电压感应 + 工作灯
接收机 4 档灵敏度（最高 → 最低：4/3/2/1），0–99 数字 + 变调蜂鸣 + 峰值条，钢/铝导管里也能抓信号
场景 | 怎么用 |
|---|---|
🔍 找对应断路器 | 发射机插插座或夹线，接收机扫配电盘，数值最高的就是对应回路；跳闸后接收机信号掉落 + 图标消失，双重确认 |
🧱 墙内/吊顶/地板寻线 | 32.768kHz 定幅调制信号 + 82mA 注入，闭合回路下电磁场强，接收距离远；开路也支持（信号弱些） |
⚡ 找开路 / 短路 / 共享中性线 | 沿路径追信号，信号掉点是开路；短路/接地故障沿信号走弱处追到故障点 |
🔗 三相 WYE/DELTA 系统 | 鳄鱼夹接任意两相即可追踪，适用于 600V 以内工业配电 |
📦 线束分拣 / 低压数据线 | Coax、双绞线、Cat5、报警线、电话线都能追；满管 conduit 里挑指定回路 |
🌱 浅层地下追踪 | 电缆/金属管/金属水管，配合远程回流路径可用 |
💡 小贴士：追线时把"去线和回线分开"（用远程回流路径，比如另一回路的中性线），能避开磁场互消，信号更稳。两回路径电阻 <100Ω 为佳。
发射频率：32.768 kHz 定幅时间调制
信号电流：82 mA rms @50Ω；信号电压 4V rms（330 mW）
保护：0.5A 600V 快熔陶瓷保险丝（IDEAL 件号 F-950）
供电：发射机 6×AA，接收机 4×AA；发射机 2h 自动关机，接收机 10min 自动关机
工作环境：0–50℃，95% RH，海拔 2000m 内
认证：UL 61010-1 / CSA C22.2、CAT III 600V、CE / UKCA / FCC Class B
TR-948 发射机 ×1
RC-948 接收机 ×1
TL-948 测试线套装（含 120V 插座适配器、双刀片插脚、接地插脚、两只鳄鱼夹、两条 3′ 引线适配器）
硬壳箱 ×1
10 节 AA 电池
中英文说明书
⚠️ 使用禁忌（务必告诉客户）
发射机 只兼容 50/60Hz 正弦波 0–600V AC/DC，不能接 VFD 变频输出、调光器、谐波畸变波形、船用逆变器 —— 会烧机，手册 CAUTION 标红强调的。
对标 Fluke 示踪器价位段，IDEAL 这套 带自动通断+600V CAT III+TightSight 是性价比杀招
物业/工矿客户做"配电盘标签整改"项目，这套是刚需，一个盘半小时标完
国内 120V 插座适配器要提醒客户：出口款插头，国内用一般改接排插或换国标适配器（可单独备货）
